VPG4448-02EP tarpflanšinės ŠVOK sistemų drugelinės sklendės lygiomis ausimis

VPG4448-02EP tarpflanšinės ŠVOK sistemų  drugelinės sklendės lygiomis ausimis

  • VPG peteliškinės sklendės skirtos įjungti/išjungti arba valdyti skysčių srautus vamzdynuose.
  • Naudojimo sritis: ŠVOK.
  • Skysčiai: šaltas vanduo, karštas vanduo, nuotekos, skysčiai ir kt.
  • Netinka naudoti garais.

BENDROSIOS CHARAKTERISTIKOS

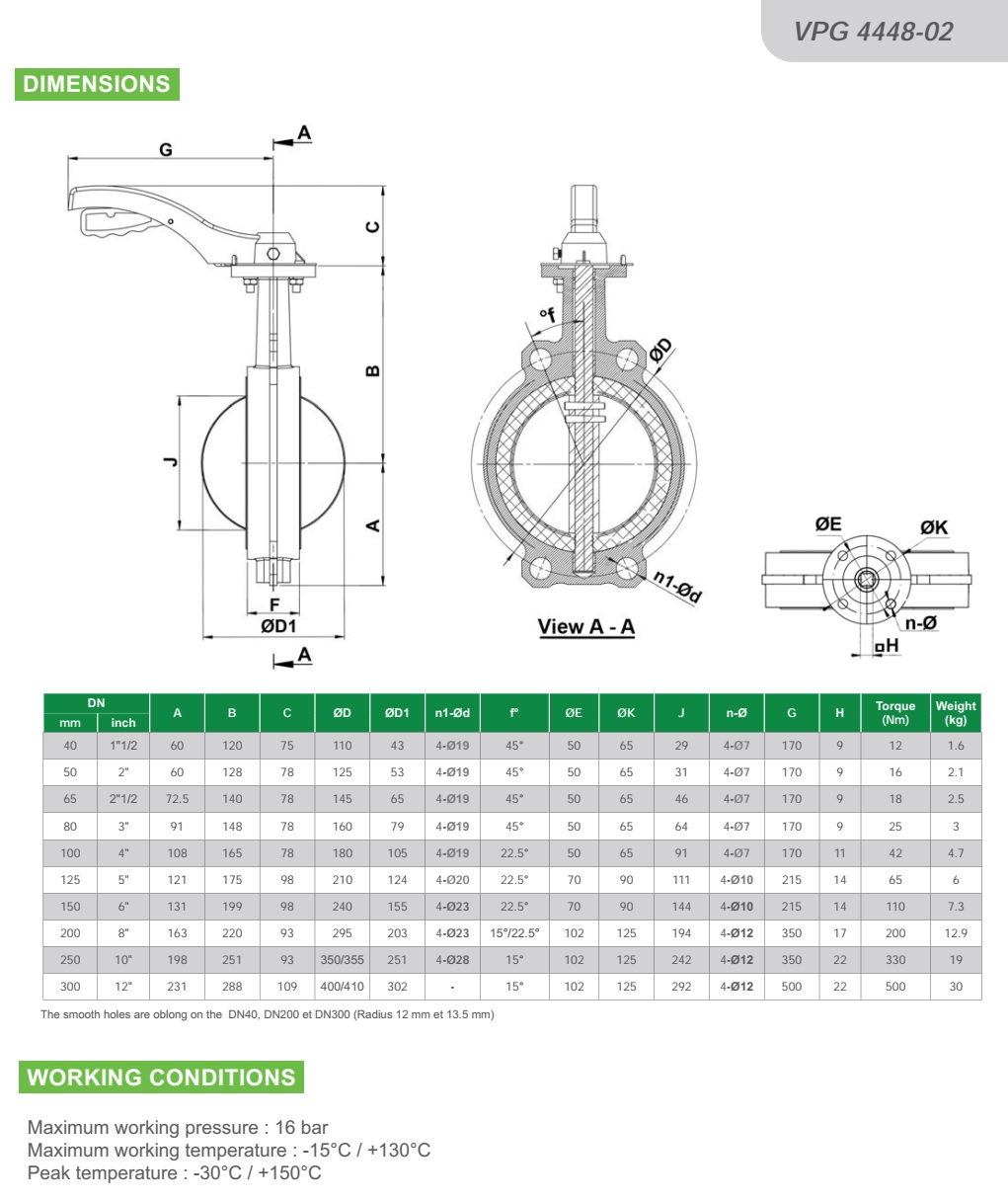

  • Diapazonas: nuo DN40 iki DN300.
  • Dizainas pagal NF EN 593.
  • Lygiomis ausimis.
  • Sandarinimas abiem vamzdyno cirkuliacijos kryptimis.
  • Minkšta rankovė garantuoja puikų sandarumą.
  • Prailgintas kaklas, suderinamas su vamzdžių perdengimu.
  • Diskas profiliuotas ir sumažintas storis.
  • Sumažintas manevrinis sukimo momentas.
  • Movos kotas ant disko, surinktas kūginiu kaiščiu.
  • Sumažintas srauto praradimas.
  • Įpjovų sektorius, su 10 rankenos reguliavimo padėčių.
  • ISO 5211 tvirtinimo plokštė.

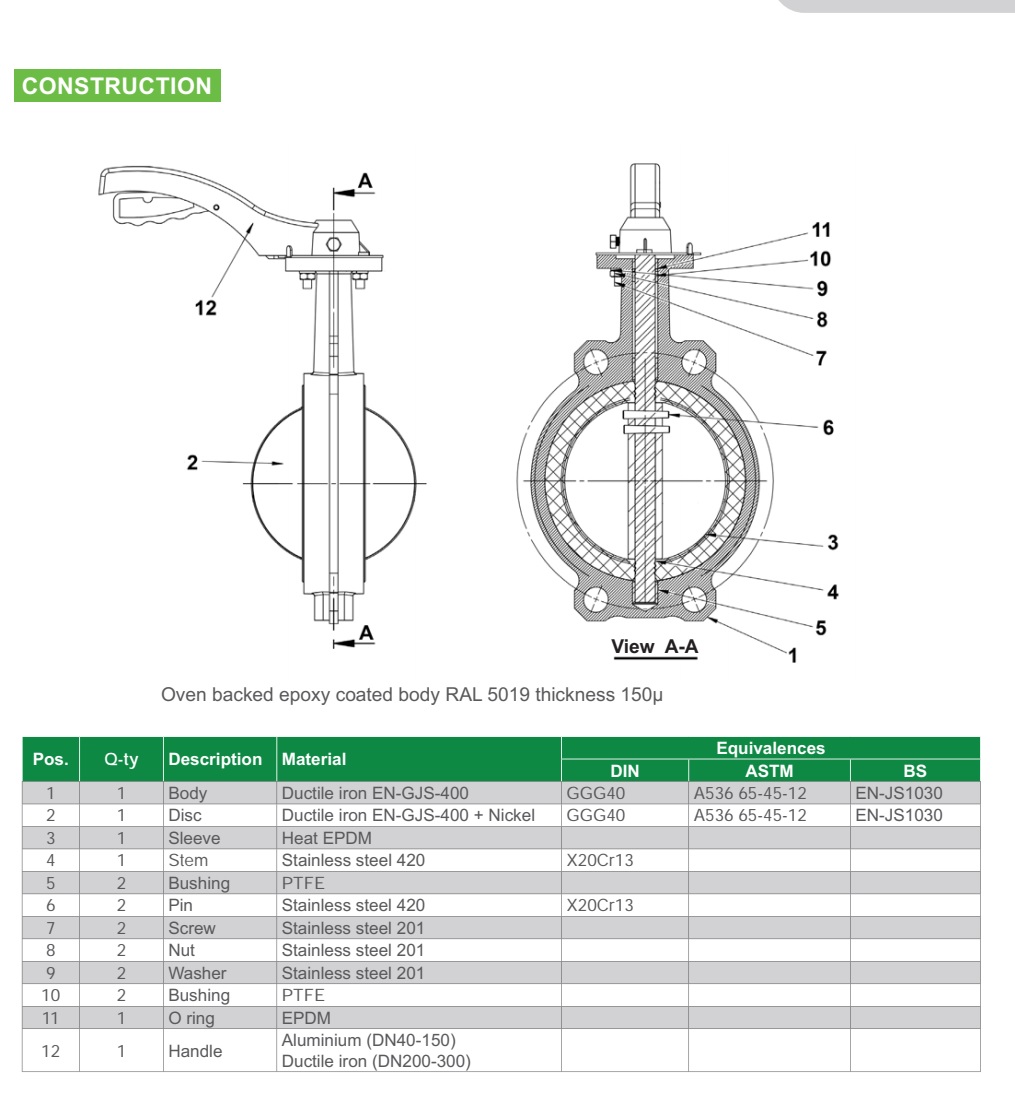

  • Korpusas : kalusis ketus EN-GJS-400-15 (GGG40).
  • Diskas : kalusis ketus EN-GJS-400-15 (GGG40) nikeliuotas.
  • Jungtis : tarp flanšų PN10/16 ASA150Lbs - JIS10K.
  • Darbinis slėgis max : 16 bar.
  • Monoblokinė rankena: plienininis kvadratas, dengta epoksidu.
    • Aliuminio rankena DN40-150.
    • Ketaus rankena DN200-300.
  • Ištisinis velenas, AISI 410 nerūdijantis plienas.
  • EPDM CH įvorė plačiam temperatūrų diapazonui: -15°C (-30°C pikas) / + 130°C (+ 150°C maksimumas)
Atsisiųsti bukletą
