HXT 150 pilnai sriegtos nefiksuojamos atraminės kojosiš dviejų dalių

HXT150 M12-M42 pilnai sriegtos nefiksuojamos atraminės kojos

Konstrukcija ir patentuota HXT ištisai sriegta išlyginamoji koja optimalus pasirinkimas mašinoms ir įrangai įvairiose gamybos aplinkose.
Minimalus valymo poreikis pasiektas suprojektuojant savaime nusisausinančius paviršius.
Padas nuo grindų higieniškai atskirtas vulkanizuota FDA patvirtinta, antivibracine, neslystančia guma, kuri užblokuoja bakterijas po pado plokštele.

Ypatumai

Apkrova iki 69200 N;
Higieniškas dizainas dėka savaime nusisausinančių paviršių;
Priimtinas iki 10° nuolydis tarp grindų ir įrangos.
Guma juodos spalvos.
Šių prekių galite užsakyti susisiekę su mūsų vadybininkais, o kai kurių kojų įsigysite mūsų e-parduotuvėje.

Reikiamą modelį prašome pasirinkti žemiau pateikamoje lentelėje arba kataloge.

Techniniai duomenys

Eil Nr.	Parametras	Mod. HX150, M24	Mod. HX150, M24	Mod. HX150, M24	Mod. HX150, M24	Mod. HX150, M24	Mod. HX150, M24
1	Gaminio Nr.	1010831	1010832	1010833	1010834	1010835	1010836
2	Kojos modelis	HXT150-24-100	HXT150-24-150	HXT150-24-180	HXT150-24-230	HXT150-24-310	HXT150-24-70
3	Bendrasis aukštis	137 mm	187 mm	217 mm	267 mm	347 mm	107 mm
4	Nominali apkrova	69200 N	69200 N	69200 N	69200 N	38600 N	69200 N
5	Nominalus tempimas	0 N	0 N	0 N	0 N	0 N	0 N
6	Reguliavimo aukštis	100 mm	150 mm	180 mm	230 mm	310 mm	70 mm
7	Pado skersmuo	150 mm	150 mm	150 mm	150 mm	150 mm	150 mm
8	Sriegis	M24x3,00	M24x3,00	M24x3,00	M24x3,00	M24x3,00	M24x3,00
9	Gumos tipas	S75	S75	S75	S75	S75	S75
10	Rankovės ilgis	-	-	-	-	-	-
11	Rankovės skersmuo	-	-	-	-	-	-
12	Maksimalus aukštis	118 mm	168 mm	198 mm	248 mm	328 mm	88 mm
13	Minimalus aukštis	78 mm	78 mm	78 mm	78 mm	78 mm	78 mm
14	Špindelio ilgis	100 mm	150 mm	180 mm	230 mm	310 mm	70 mm
15	Sriegio skersmuo	24 mm	24 mm	24 mm	24 mm	24 mm	24 mm
16	Tvirtinimo kiaurymių skaičius	0	0	0	0	0	0
17	Sriegio ilgis	100	150	180	230	3310	70
18	Neslystanti guma	Taip	Taip	Taip	Taip	Taip	Taip
19	Gumos spalva	Juoda	Juoda	Juoda	Juoda	Juoda	Juoda

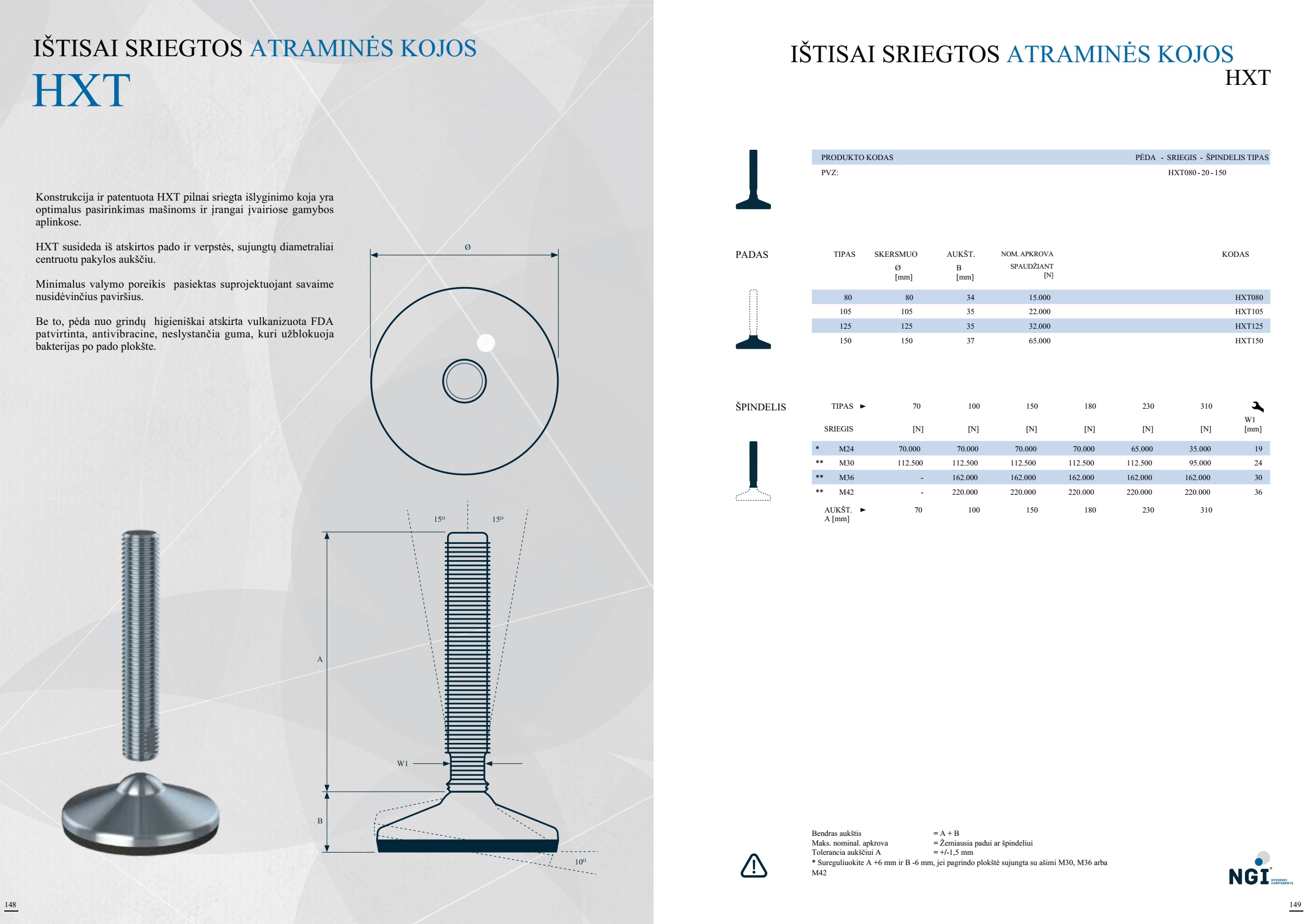

Atsisiųsti bukletą

HXT_pilnai_sriegtos_nefiksuojamos_atraminės_kojos

HXT150_M24_pilnai_sriegtos_nefiksuojamos_atraminės_kojos_1010831eskizas
