Hermetizuoti ratukai su sriegta ašimi ir įvore bei su elastinga padanga

Klausti apie prekę

Hermetizuoti nerūdijančio plieno konstrukcijos ratukai su sriegta ašimi ir įvore bei elastinga padanga

  • Pasisukantys nerūdijančio plieno ratukai su sriegta ašimi, apsaugine įvore, ratlankio centru, pagamintu iš poliamido ir protektoriaus su elastinga padanga.
  • Pasukamas ratukas su stabdžiu ar be jo.
  • Ašis su įvore hermetizuojamos apsauginiu terpikliu.
  • Pilnai sriegta ašis ir įvorė pagamintos iš plieno A2-70, Mxx=M16, M20, M24, M30, M36, M42, M48.
  • Ašies ilgis: Lxx=70 mm, 100 mm, 120 mm,  150 mm, 180 mm, 200 mm, 230 mm, 280 mm, 310 mm.
  • Konstrukcijoje:
    • kronšteinas, pagamintas iš 3,0 mm AISI 1.4301 nerūdijančio plieno,
    • dvigubas rutulinis sukimosi guolis galvoje,
    • rato ašis su veržle,
    • tvirtinimo plokštė su centrine kiauryme ašies tvirtinimui.
  • Ratuko centras pagamintas iš poliamido.
  • Padanga: elastinga  padanga, be žymos, su paprastu guoliu (iš nerūdijančio plieno).
  • Gaminami ir su ritininiu guoliu (iš nerūdijančio plieno) arba uždaru precizišku rutuliniu guoliu (iš nerūdijančio plieno).
  • Sriegio tvirtumas: Shore A65.
  • Darbo temperatūra -300C - +800C.
  • Standartas: EN12532.

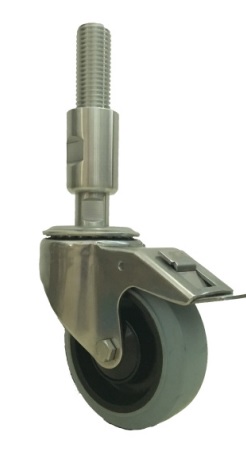

Pasisukančio ratuko su sriegta ašimi ir stabdžiu duomenys
Duomenys S10GN080BD-Q- B13-SHSC-Mxx-Lxx S10GN100BD-Q- B13-SHSC-Mxx-Lxx S10GN125BD-Q- B13-SHSC-Mxx-Lxx
Ratuko skersmuo, mm 80 100 125
Padangos plotis, mm 35 36 36
Atšaka, mm 38 38 41
Posūkio spindulys, mm 74 84 95
Posūkio kelias, mm 222 176 268
Bendrasis aukštis, mm 103 238 268
Svoris, kg 0,785 0,763 0,946
Dinaminė apkrova, kg 250 250 25
Statinė apkrova, kg 500 500 500

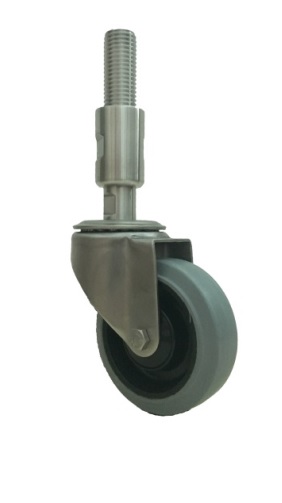

Pasisukančio ratuko su sriegta ašimi, be stabdžio duomenys
Duomenys S10GN080BD-B13-SHSC-Mxx-Lxx  S10GN100BD-B13- SHSC-Mxx-Lxx S10GN125BD-B13-SHSC-Mxx-Lxx
Ratuko skersmuo, mm 80 100 125
Padangos plotis, mm 35 36 36
Atšaka, mm 38 38 41
Posūkio spindulys, mm 74 84 95
Posūkio kelias, mm 156 176 207
Bendrasis aukštis, mm 103 126 154
Svoris, kg 0,725 0,695 0,840
Dinaminė apkrova, kg 250 250 250
Statinė apkrova, kg 500 500 500
