H 060 pilnai sriegtos nefiksuojamos atraminės kojos

H060 M12-M42 pilnai sriegtos nefiksuojamos atraminės kojos

Konstrukcija ir patentuota H, H Fixing ir H Double Fixing ištisai sriegta išlyginamoji koja-optimalus pasirinkimas mašinoms ir įrangai įvairiose gamybose.
Minimalus valymo poreikis pasiektas suprojektavus savaime nusisausinančius paviršius.
Padas nuo grindų higieniškai atskirtas vulkanizuota FDA patvirtinta, antivibracine, neslystančia guma, kuri užblokuoja bakterijas po pado plokštele.
H tipo koja prie grindų nefiksuojama.
H Fixing kojos pado skersmuo 60(61), 80(81) ir 100(101) mm, a prie grindų fiksuojama 1 taške.
H Double Fixing pado skersmuo 80(82) mm, prie grindų tvirtinamos 2 taškuose.
Nefiksuojamų kojų padai būna 60, 80, 100, 120, 140 mm skersmens.
Šio tipo kojų pirštai būna M12x1,75, M16x2,00, M20x2,50, M24x3,00, M30x3,50, M36x4,00, M42x4,50 mm skersmens.

Ypatumai

Apkrova iki 7000 N;
Higieniškas dizainas dėka savaime nusisausinančių paviršių;
Priimtinas iki 10° nuolydis tarp grindų ir įrangos.
Pado dangtelis užapvalintas, kad vanduo kuo greičiau nutekėtų.
Guma gali būti mėlynos arba juodos spalvos.
Šių prekių galite užsakyti susisiekę su mūsų vadybininkais, o kai kurių kojų įsigysite mūsų e-parduotuvėje.

Reikiamą modelį prašome pasirinkti žemiau pateikamoje lentelėje arba kataloge

Techniniai duomenys

Eil Nr.	Parametras	Mod. H060, M12	Mod. H060, M12	Mod. H060, M12	Mod. H060, M12	Mod. H060, M12	Mod. H060, M12
1	Gaminio Nr.	1001372	1001373	1001374	1001375	1001376	1001377
2	Kojos modelis	H060-12-100	H060-12-150	H060-12-180	H060-12-230	H060-12-50	H060-12-70
3	Bendrasis aukštis	128 mm	170 mm	203 mm	253 mm	80 mm	101 mm
4	Nominali apkrova	7000 N	7000 N	7000 N	7000 N	7100 N	7000 N
5	Nominalus tempimas	2500 N	2500 N	2500 N	2500 N	2500 N	2500 N
6	Reguliavimo aukštis	97 mm	139 mm	172 mm	222 mm	49 mm	70 mm
7	Pado skersmuo	60 mm	60 mm	60 mm	60 mm	60 mm	60 mm
8	Sriegis	M12x1,75	M12x1,75	M12x1,75	M12x1,75	M12x1,75	M12x1,75
9	Gumos tipas	S75	S75	S75	S75	S75	S75
10	Rankovės ilgis	-	-	-	-	-	-
11	Rankovės skersmuo	-	-	-	-	-	-
12	Maksimalus aukštis	118 mm	160 mm	193 mm	243 mm	70 mm	91 mm
13	Minimalus aukštis	64 mm	64 mm	64 mm	64 mm	64 mm	64 mm
14	Špindelio ilgis	97 mm	139 mm	172 mm	222 mm	49 mm	70 mm
15	Sriegio skersmuo	12 mm	12 mm	12 mm	12 mm	12 mm	12 mm
16	Tvirtinimo kiaurymių skaičius	0	0	0	0	0	0
17	Sriegio ilgis	97	139	172	222	49	70
18	Neslystanti guma	Taip	Taip	Taip	Taip	Taip	Taip
19	Gumos spalva	Juoda	Juoda	Juoda	Juoda	Juoda	Juoda

H tipo nefiksuojamų kojų modeliai>>

Atsisiųsti bukletą

H060_M12_pilnai_sriegtos_nefiksuojamos_atraminės_kojos_1001372

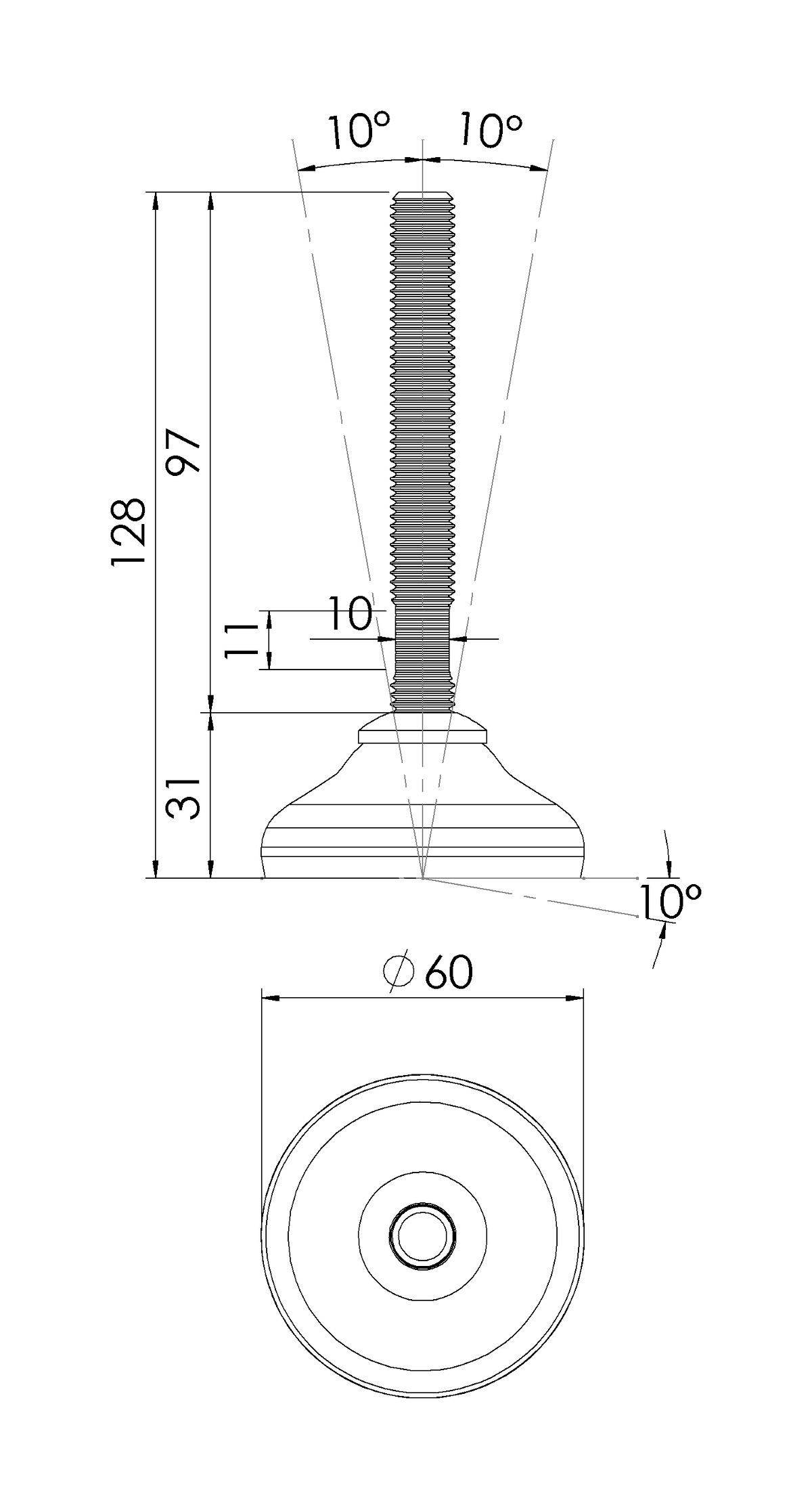

H060_M12_pilnai_sriegtos_nefiksuojamos_atraminės_kojos_1001372_eskizas
