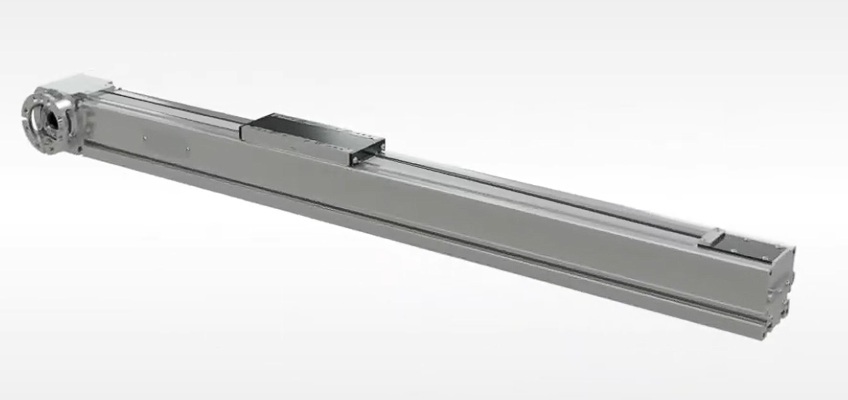

811HHW FC Heavy-sunki, savaime išsilyginanti diržinė linijinė pavara

811-HHW FC Heavy-sunki, savaime išsilyginanti diržinė linijinė pavara

Naudojami tik "Alusic" konstrukcinius aliuminio profiliai, kurie naudojami darbastaliams ir karkasams, nereikia specialių korpusų, optimizuojama erdvė, išlaidos ir priežiūra.
Dizaino lankstumas: kiekviena pavara gali būti sukurta pagal užsakymą, kad puikiai prisitaikytų prie kliento poreikių, o ne atvirkščiai.
Inovatyvus sprendimas, kuris peržengia standartus ir atveria neribotas pritaikymo galimybes.
Kreiptuvai dideliems kroviniams.
Galinga ir efektyvi.
Užsakant šią linijinę diržinę pavarą, būtina nurodyti: 811.HWW.(L), kur (L)- bendras pavaros ilgis milimetrais.
Linijinė pavara lengvai integruojama tiesiai į egzistuojančią konstrukciją.
Ašis: 90x90 mm aliuminio profilis,10 mm griovelis.
Svaime išsilyginanti pavara.
Apkrovos pavyzdys: FX 300 x 3 m/s².
Minimalus krovinio gabenimas 11 500 km atstumu.
Pavara slysta ant Ø 10 mm ritinėlių.
Linijinis dantytas dvigubas diržas:
- medžiaga-HNBR-hidrintas nitrilo butadieno kaučiukas- sintetinis elastomeras.
- Pasižymi puikiu atsparumu karščiui, alyvai ir ozonui;
- diržas su dvigubu spiraliniu profiliu, 25;
- darbinė temperatūra nuo -40 iki 95 °C;
- tylus veikimas;
- maža vibracija.

Pavadinimas	Vnt.	Rodiklis
Maks. eiga vienoje atkarpoje	mm	5780
Rekomenduojamas maks. greitis	m/s	3
Rekomenduojamas maks. pagreitis	m/s²	5
Padėties nustatymo tikslumas	mm/m	+/-0,1
Diržo žingsnis	-	8 L=25
Skersinis žingsnis	mm	66,21
Skriemulio ilgis	mm	208
Pavaros svoris	kg	2,5
Modulio svoris be sijos	kg	8
Sijos 1 m svoris	kg	9,5

Atsisiųsti bukletą

811-HHW FC Heavy-sunki, savaime išsilyginanti diržinė linijinė pavara

FC Heavy-sunkių linijinių pavarų principas

811-HHW FC Heavy-sunkios pavaros įtempėjai

811-HHW FC Heavy-sunkios pavaros duomenys

811-HHW FC Heavy-sunki, savaime išsilyginanti diržinė linijinė pavara 02
