800-030 FC light diržinė linijinė pavara

800-030 FC Light linijinė diržinė pavara

Naudojami tik "Alusic" konstrukcinius aliuminio profiliai, kurie naudojami darbastaliams ir karkasams, nereikia specialių korpusų, optimizuojama erdvė, išlaidos ir priežiūra.
Dizaino lankstumas: kiekviena pavara gali būti sukurta pagal užsakymą, kad puikiai prisitaikytų prie kliento poreikių, o ne atvirkščiai.
Inovatyvus sprendimas, kuris peržengia standartus ir atveria neribotas pritaikymo galimybes.
Linijinė pavara gali būti integruojama tiesiai į egzistuojančią konstrukciją.
Užsakant šią linijinę diržinę pavarą, būtina nurodyti: 800.070.(L), kur (L)- bendras pavaros ilgis milimetrais.
Pavara su kreipuvais nedideliems kroviniams.
Ašis: 45x90 mm aliuminio profilis, su 8 mm grioveliu.
Apkrovos pavyzdys: FX 1000 x 3 m/s².
Krovinio duomenys pagrįsti minimaliu 11 500 km vežimo atstumu.
Pavara slysta ant Ø 12 mm ritinėlių.
Linijinis dantytas diržas:
- terrmoplastinis poliuretanas;
- plieninis traukos diržas;
- temperatūra -20 C⁰/+80 C⁰;
- tylus veikimas;
- maža vibracija.

Pavadinimas	Vnt.	Rodiklis
Maks. eiga vienoje atkarpoje	mm	5770
Rekomenduojamas maks. greitis	m/s	1
Rekomenduojamas maks. pagreitis	m/s²	5
Padėties nustatymo tikslumas	mm/m	+/-0,1
Diržo žingsnis	AT10	L=16
Skersmens žingsnis	mm	63.7
Skriemulio ilgis	mm	200
Pavaros svoris	kg	2,7
Modulio svoris be sijos	kg	5,7
Sijos 1 m svoris	kg	3,0

Atsisiųsti bukletą

800-030 FC light linijinė diržinė pavara

800-030 FC light linijinės diržinės pavaros diržas

800-030 FC light linijinės diržinės pavaros vežimėlis

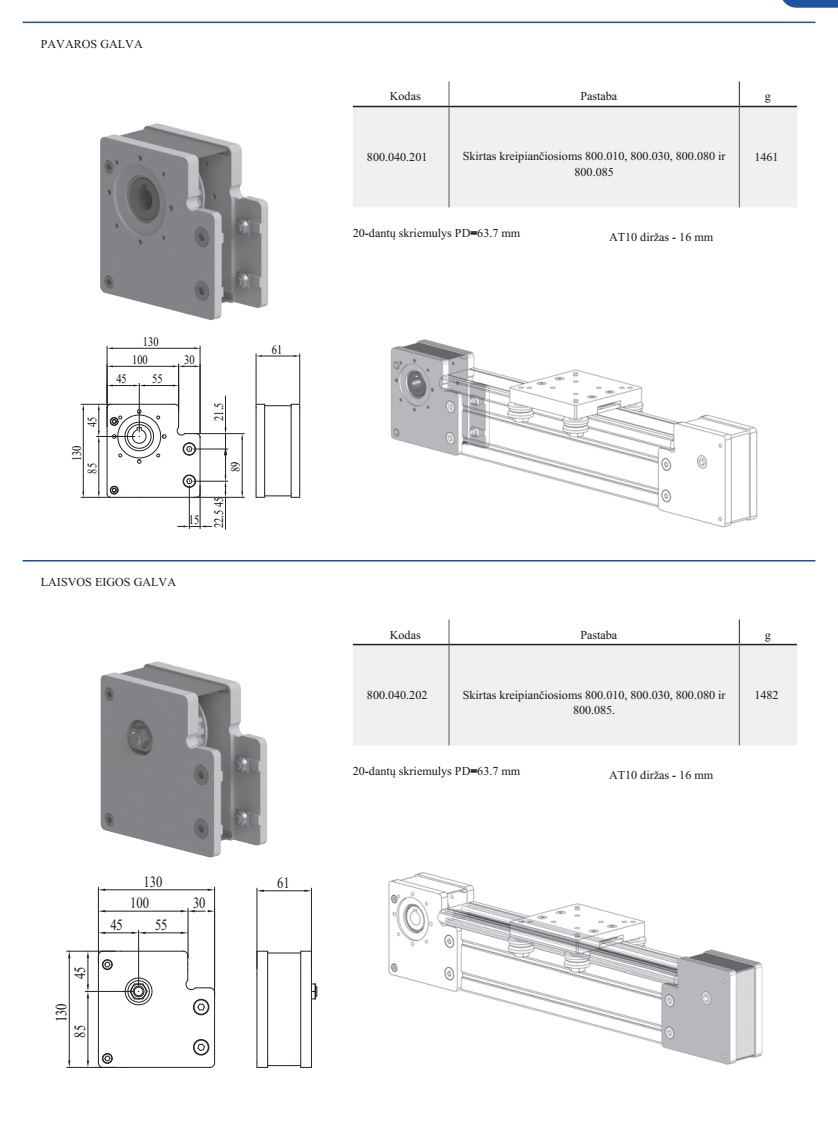

800-030 FC light linijinės diržinės pavaros galva ir laisvos eigos galva

800-030 FC light linijinės diržinės pavaros parametrai

800-030 FC light linijinė diržinė pavara02

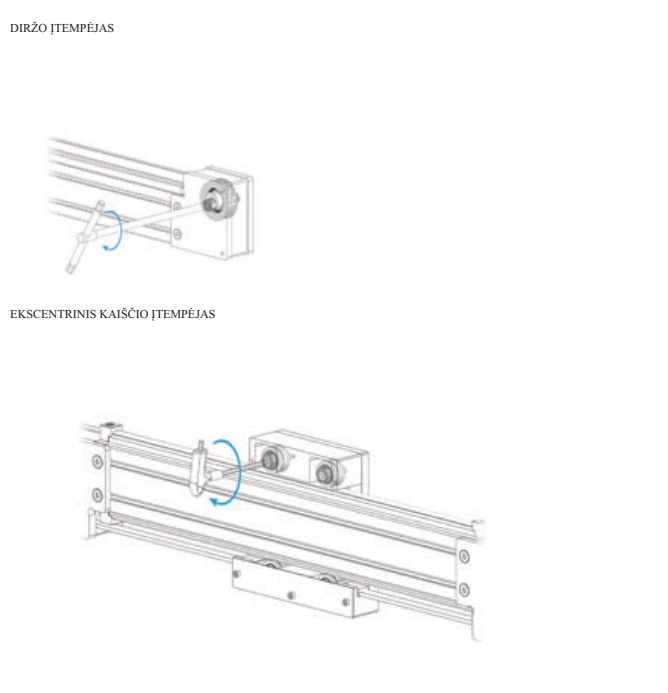

800-030 FC light linijinės diržinės pavaros reguliavimas
