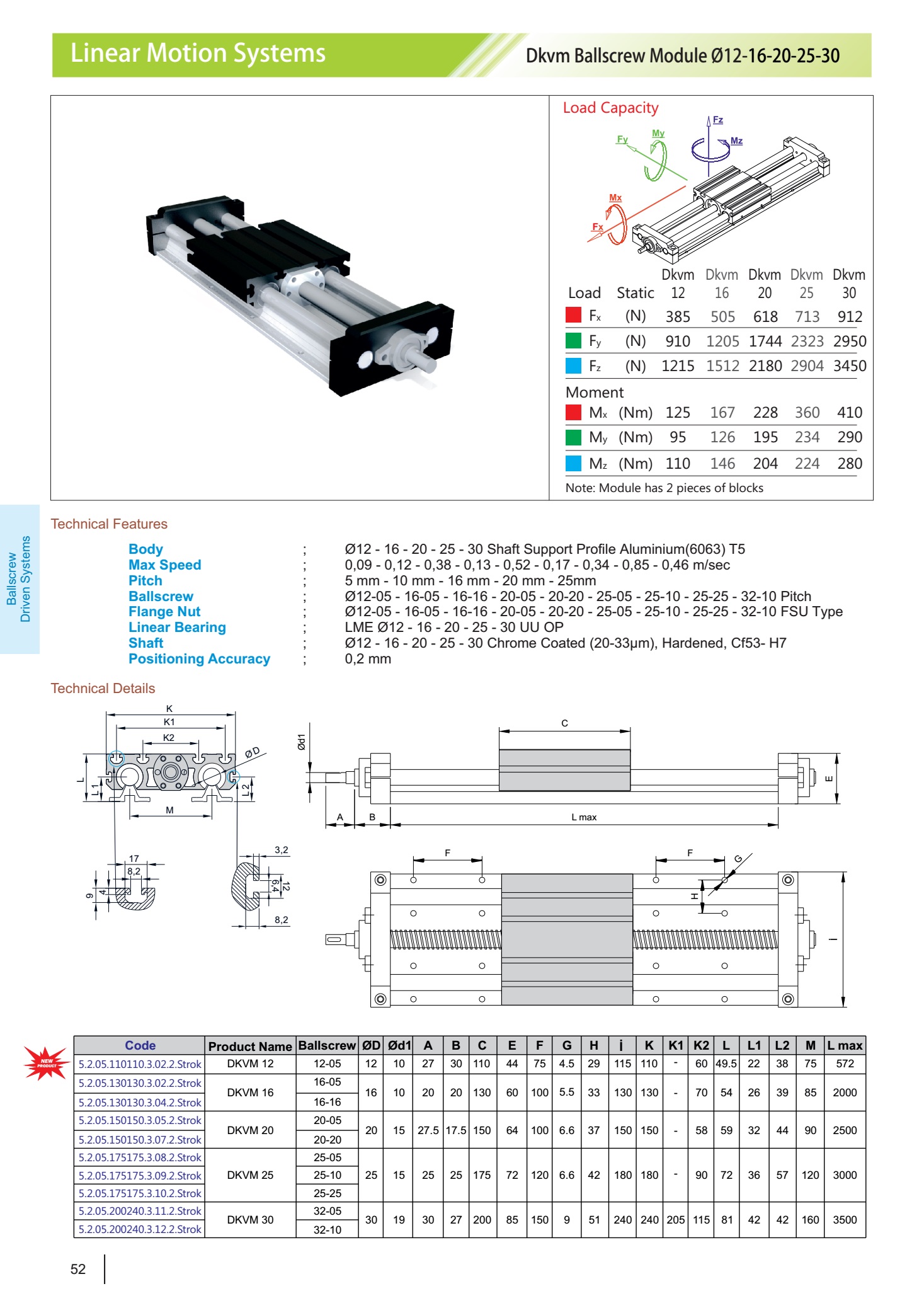

Линейная система движения DKVM с шариковинтовым модулем

Для обеспечения линейного движения.

Шариковинтовой привод.

Конструкция: Ø12 - 16 - 20 - 25 - 30 мм опорный алюминиевый (6063) T5 профиль вала;

Maкс скорость: 0,09 - 0,12 - 0,38 - 0,13 - 0,52 - 0,17 - 0,34 - 0,85 - 0,46 м/сек;

Шаг: 5 - 10 - 16 - 20 - 25 мм;

Винт: Ø12-05 - 16-05 - 16-16 - 20-05 - 20-20 - 25-05 - 25-10 - 25-25 - 32-10 шаг;

Гайка: Ø12-05 - 16-05 - 16-16 - 20-05 - 20-20 - 25-05 - 25-10 - 25-25 - 32-10 FSU тип;

Линейные подшипники: LME Ø12 - 16 - 20 - 25 - 30 UU OP;

Вал: Ø12 - 16 - 20 - 25 - 30 хромированный, калёный (20-33μm), Cf53- H7;

Точность позиционирования: 0,2 мм.
